PRÁCTICA 4

-Empezamos haciendo la programación en el BitBloq. Este sería el resultado.

-Ahora copiamos el código del BitBloq el cual se muestra en la siguiente foto:

Lo que significan estas lineas es que :

- Si el valor de la variable LUZ es menor que 200, se encienden todas las luces.

- Si el valor de la variable LUZ es menor que 400, se encienden 2.

- Si el valor de la variable LUZes menor que 800, se enciende 1.

- Si el valor de la variable LUZes mayor que 800, se apagan todas.

Recordar que hay que añadir esto:

 Sirve para dar los valores y poder calibrarlos.

 Sirve para que el código funcione.

-Ahora que ya tenemos este código, podemos continuar haciendo el Fritzing, para ello vamos a utilizar:

Resistencia: Hay que tener cuidado porque se necesitarán 2 tipos de esta: las de 220 y las de 10000 Ohmios. En la imagen se muestra la la de 10000 Ohmios.

LDR

Led

Así sería el resultado final ( Hay que conectarlo de la manera siguiente):



-Después podemos conectar a la CPU la placa física y meter en Arduino el código anteriormente mostrado,si lo tenemos bien, podremos continuar.

-Por último podemos ver los valores que muestra la LDR y así cambiarlos si lo precisa. Estos valores representan la cantidad de luz que recive nuestra LDR, hemos cambiado el código fijandonos en estos valores a unos más reales:  Estos eran nuestros valores:

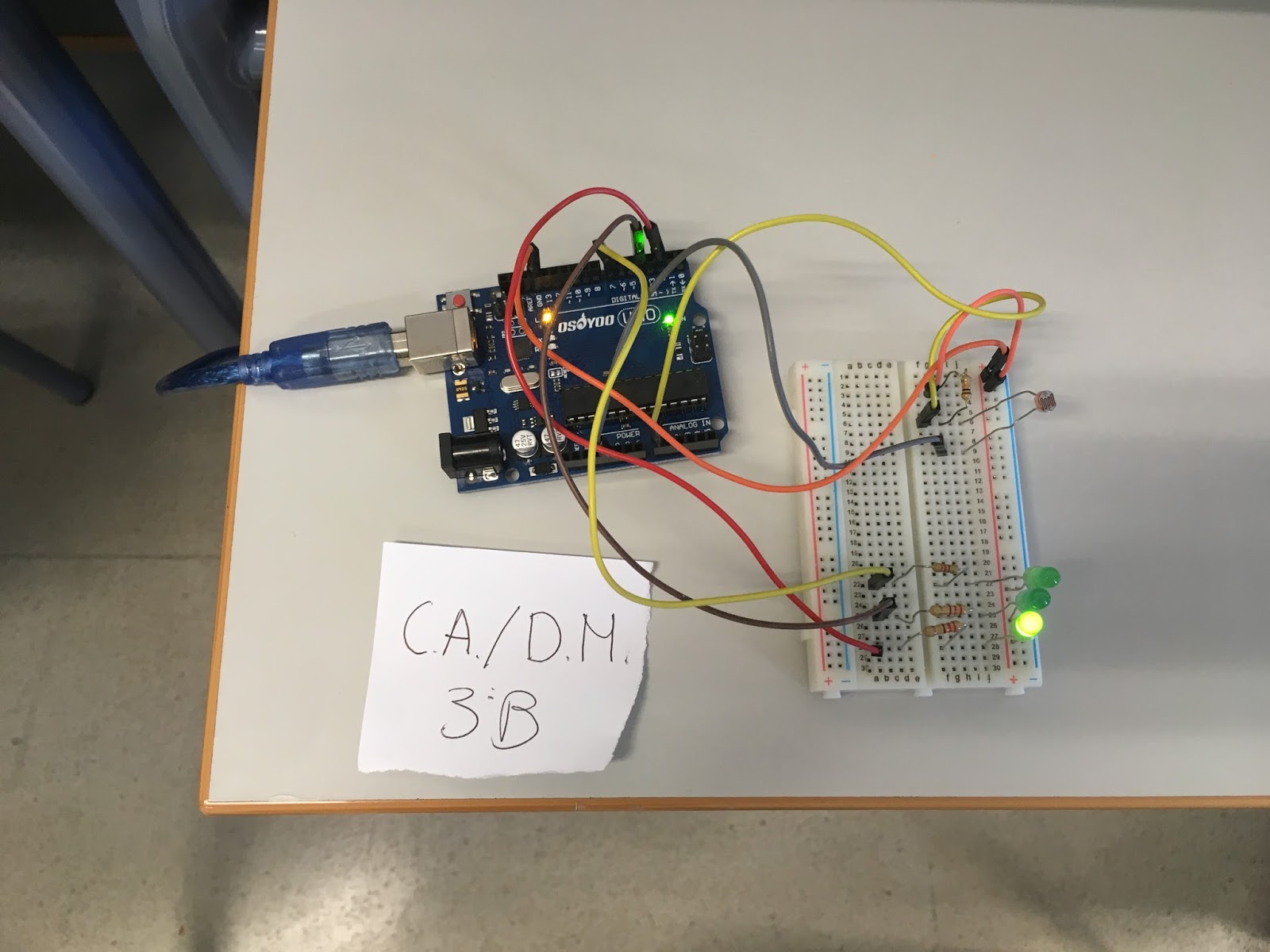

-Este sería el resultado final:

Usos de este circuito en la vida cotidiana:

- Se puede emplear en un sistema de luces automáticas, que mientras va anocheciendo, se encienden más o menos luces o bien con más o menos intensidad. algunos ejemplos en los que se pueden aplicar este circuito son: las farolas, los faros de un coche,luces de un jardín, etc.

VERSIÓN 2.0

1. Esta es la segunda versión de la práctica. Como podemos observar los componentes son:

-Pila

-Elemento de control (interruptor)

-LDR

-Relé

-Bombilla


Como podemos observar, no funciona ya que el circuito no está cerrado.

2. En este caso, se podría decir que funciona correctamente, ya que, al ser de noche, la bombilla está muy encendida.

3. Aquí podríamos hacer una hipótesis de un fallo. Pese a aumentar la resistencia, la bombilla sigue completamente encendida.

4. Ahora podemos confirmar la hipótesis del punto 3. Pese a ser de día, la bombilla está completamente encendida

PROBLEMA:

-Hay muy poca intensidad, lo que hace que la bombilla esté siempre encendida.

POSIBLES SOLUCIONES:

- Podríamos utilizar un transistor que multiplique la corriente.

VERSIÓN 1.0

1. Este es el primer circuito con LDR que hemos hecho. Como podemos apreciar, los componentes son:

-Pila

-Elemento de control (interruptor)

-LDR

-Bombilla

Como el circuito no está cerrado, no funciona.

2. Podemos apreciar que, aún cerrando el circuito, no funciona. Si estuviese bien hecho, ahora debería estar la bombilla encendida.

3. En el caso de que aumentemos la luz, sigue sin funcionar, aunque, en el hipotético caso de que funcionara, debería estar menos encendida que en el caso anterior.

4. Es difícil de apreciar, pero ahora la bombilla está un poco encendida, lo cual significa que funciona al revés: Cuanta más luz, más encendida está la bombilla y debería ser al revés.

PROBLEMAS:
-Funciona al revés, la bombilla se enciende de día y se apaga de noche.
-No se enciende mucho, es decir no le llega mucha intensidad.

POSIBLES SOLUCIONES:
-Utilizar un relé para revertir el efecto.
-Conectarlo en paralelo para que la intensidad no se reparta y le llegue la mayor cantidad de energía a la bombilla.
